CHCS-EKH系列电流传感器 （资料下载）
1.产品介绍

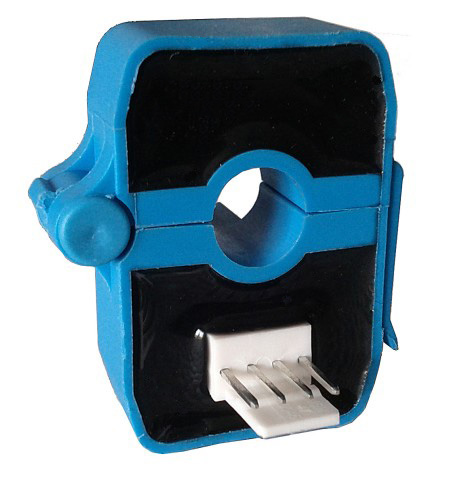

CHCS-EKH系列电流传感器是一种利用霍尔效应、开环测量原理将被测电流（交流、直流或不规则波形电流）转换跟随输出电压的测量模块，原副边之间高度绝缘。副边真实还原原边的波形，具有高精确度、高线性度、高集成度、结构简单、长期工作稳定且适应各种工作环境的特点。广泛地应用在电力、石油、煤矿、化工、铁路、通信、楼宇自控等行业的电气设备的系统控制及检测。
★测量各种波形电流 ★ 过载能力强 ★ 反应速度快
★高线性度 ★ 盘式安装 ★原副边高度绝缘 ★穿孔开口式、维护方便

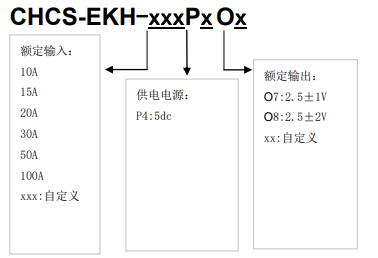

额定测量：
10 15 20 30 50 100 Arms
额定输出：
O7: 2.5±1V ,O8: 2.5±2V
供电电源：
P4:5dc
3.电参数
|
Ipn |
额定测量电流值(Adc) |
10A～100A |
|
IP |
对应测量电流范围(Adc) |
1.2* Ipn |
|
Ioc |
过载能力 |
200Arms |
|
Vsn(对应于电压输出型) |
额定输出电压(Vdc) |
2.5±1V;2.5±2V etc |
|
X |
精度（Ta =+25℃） |
0.8% |
|
EL |
线性度误差 |
0.5% |
|
Vc |
电源电压 |
Pn (±5%) |
|
Voff/Ioff |
零点失调电压（Ta =+25℃） |
2.50V±15mV |
|
VOM |
磁失调电压 |
IPN→0 <±20mV |
|
VOT |
失调电压温漂 |
IP=0 TA=-25～+85℃ <±0.25mV/℃ |
|
Tr |
响应时间 |
≤ 7uS |
|
f |
频率范围 |
DC～20k Hz |
|
Ic |
耗电 |
12mA |
|
RL |
负载电阻 |
≧4.7KΩ |
|
Vd |
工频耐压(50HZ,1min) |
2.5KV |
|
Ri |
绝缘电阻 |
大于500MΩ@DC500V |
4.常规参数：
|
Ta |
工作温度 |
-40 - +85 ℃ |
|
Ts |
贮存温度 |
-40 - +120 ℃ |
|
W |
重量 |
约20g |
|
St |
执行标准 |
GB/T13850-1998idt IEC688：1992 |
|
Hw |
工作湿度 |
20-90% 无凝露 |
|
|
外壳材料 |
符合UL94-V0 |

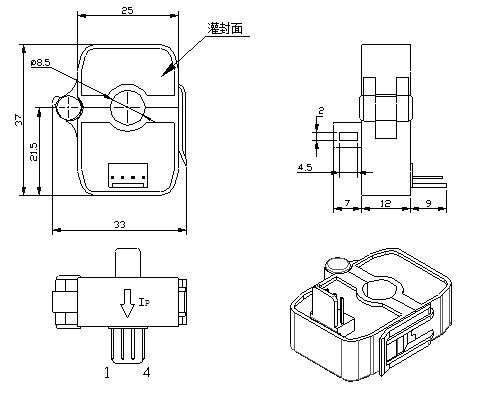

5. 结构图
基本尺寸误差
±1mm
原边孔径
Φ8.5mm
盘式安装
悬挂安装或尼龙扎带固定安装
输出端子
常规为 MOLEX 5045-04A
