CHCS-LR5开环霍尔电流传感器

发布时间:2022-01-22 15:36:34人气:855

CHCS-LR5开环霍尔电流传感器

CHCS-LR5开环霍尔电流传感器(资料下载


1.产品介绍

CHCS-LR5系列电流传感器是一种利用霍尔效应、开环测量原理将被测电流(交流、直流或不规则波形电流)转换跟随输出的电流或电压的测量模块,原副边之间高度绝缘。副边真实还原原边的波形,具有高精确度、高线性度、高集成度、结构简单、长期工作稳定且适应各种工作环境的特点。广泛地应用在电力、石油、煤矿、化工、铁路、通信、楼宇自控等行业的电气设备的系统控制及检测。

★测量各种波形电流    ★ 过载能力强  ★ 反应速度快

★高线性度  ★ 盘式安装  ★原副边高度绝缘  ★穿孔开口式、维护方便

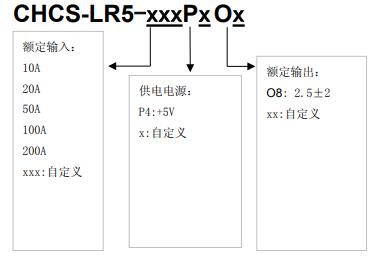

2.选型信息(见右图)
CHCS-LR5开环霍尔电流传感器

额定测量:

10  20  50 100 200 A rms


额定输出:

O8: 2.5±2


供电电源:

P4:5V


3.电参数

Ipn

额定测量电流值(Adc)

10A200A

IP

对应测量电流范围(Adc)

120% * Ipn

Ioc

过载能力

1KArms

Vsn

额定输出电压(V)

2.0 (±1%) etc

V0

零失调电压 IP=0     V

2.50±1%   (内置电压基准)

VOM

磁失调电压  mV

IPN0                         <±20

X

精度(Ta =+25℃)

1%

EL

线性度误差

0.5%

Vc

电源电压  V

5.0(±5%)

Tr

响应时间

5uS

f

频率范围

DC20k Hz

Ic

耗电

25mA

RL

负载电阻

大于5000Ω

Vd

工频耐压(50HZ,1min)

6KV

Ri

绝缘电阻

大于20MΩ@DC500V

4.常规参数:


Ta

工作温度

-25 - +70

Ts

贮存温度

-40 - +85

W

重量

22g

St

执行标准

GB/T13850-1998idt IEC6881992

Hw

工作湿度

20-90% 无凝露

外壳材料

符合UL94-V0


5. 结构图

CHCS-LR5开环霍尔电流传感器
