CHCS-KA系列高频电流传感器

发布时间:2022-04-13 13:06:51人气:704

                                               CHCS-KA系列高频电流传感器 (资料下载)

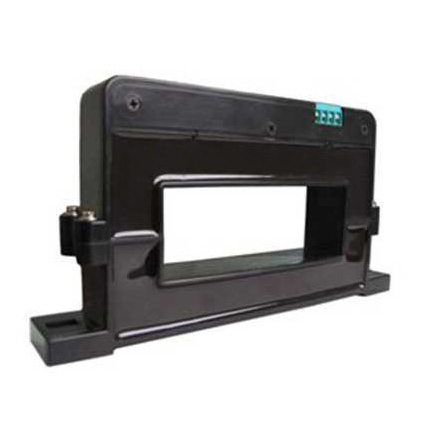

CHCS-KA系列高频电流传感器

1.产品介绍

CHCS-KA系列电流传感器是一种利用霍尔效应、开环测量原理将被测电流(交流、直流或不规则波形电流)转换跟随输出的电流或电压的测量模块,原副边之间高度绝缘。副边真实还原原边的波形,具有高精确度、高线性度、高集成度、结构简单、长期工作稳定且适应各种工作环境的特点。广泛地应用在电力、石油、煤矿、化工、铁路、通信、楼宇自控等行业的电气设备的系统控制及检测。

★测量各种高频电流    ★ 过载能力强  ★ 反应速度快

★高线性度  ★ 盘式安装  ★原副边高度绝缘  ★穿孔开口式、维护方便

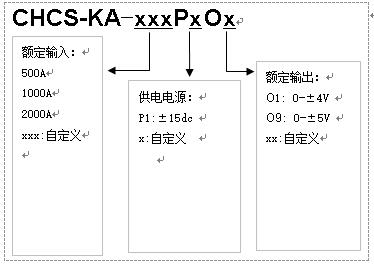

2.选型信息(见右图)
CHCS-KA系列高频电流传感器


额定测量:

500 1000 2000 3000 4000 5000  Arms


额定输出:

O1: 0-±4V  ,O9: 0-±5V

供电电源:

P1: ±15dc


3.电参数

Ipn

额定测量电流值(Arms)

500A2000A

IP

对应测量电流范围(Arms)

500A1000A  150% * Ipn

1500A2000A   Max 2000A

Ioc

过载能力

3000Arms

Vsn

额定输出电压(Vdc)

0-±4v 0-±5v etc

X

精度(Ta =+25℃)

1%

EL

线性度误差

1%

Vc

电源电压

Pn (±5%)

Voff

失调电压(Ta =+25℃)

20mV

Vot

失调电压温飘(-25-+85℃)

<±1 mV/

Tr

响应时间

@P1 7uS

f

频率范围

DC60k Hz

Ic

耗电

25mA(电流型输出:+Is)

RL

负载电阻

大于5000Ω

Vd

工频耐压(50HZ,1min)

6KV

Ri

绝缘电阻

大于500MΩ@DC500V

4.常规参数:


Ta

工作温度

-25 - +85

Ts

贮存温度

-40 - +120

W

重量

939g

St

执行标准

GB/T13850-1998idt IEC6881992

Hw

工作湿度

20-90% 无凝露

外壳材料

符合UL94-V0

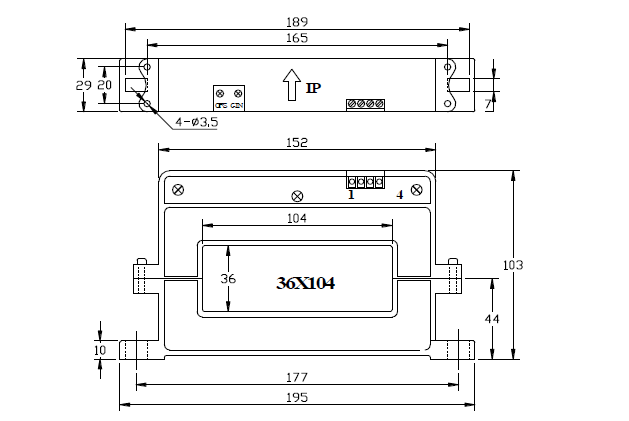

5. 结构图

CHCS-KA系列高频电流传感器

基本尺寸误差

±1mm

原边孔径

36mm×104mm

盘式安装

4×Φ3.5mm

输出端子

3.50-4PIN 接线柱
