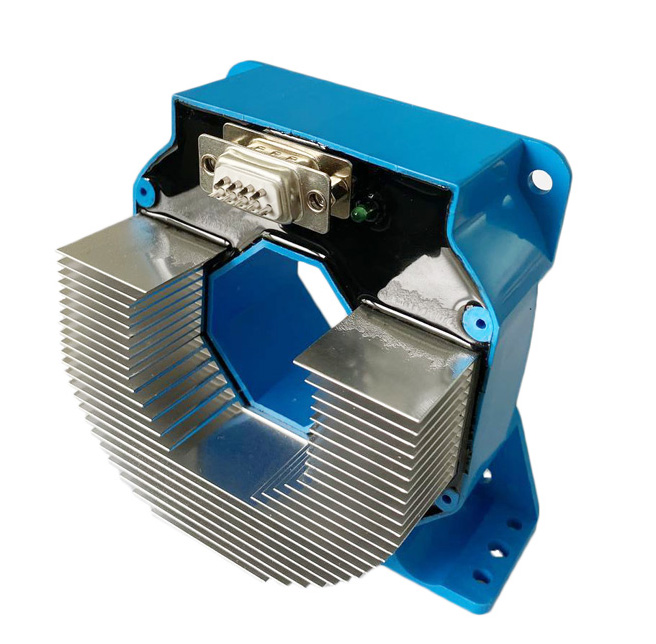

CHCS-ITH-1000S系列高精度电流传感器(资料下载)
产品介绍
CHCS-ITH系列基于磁通门（非霍尔）原理的精密、宽频带、双极型电流传感器，主要面向要求超高准 确度的直流、交流以及脉冲电流测量领域，一次、二次电流相互隔离，安全性能优越。
|
产品特性 |
应用领域 |
|
· 超高稳定性和准确度 · 优异的线性度 · 极低温度系数 · 具有饱和检测及自恢复功能 · 抗干扰能力强 · 无开机预热时间 |
· 医疗设备 · 特殊电源 · 磁共振（MRI）单元 · 智能电网 · 测试仪器仪表 · BMS EMS PCS管理系统 |
电气性能
|
项目 |
符号 |
测试条件 |
数值 |
单位 |
|
原边额定电流 |
Ipn |
/ |
±1000 |
Adc |
|
原边过载电流 |
Ipm |
/ |
±1200 |
Adc |
|
工作电压 |
Vc |
/ |
±15-±24 |
V |
|
功耗电流 |
Ipwr |
原边额定电流 |
IS+35 |
mA |
|
电流变比 |
KN |
输入：输出 |
2000:1 |
/ |
|
额定输出电流 |
Isn |
原边额定电流 |
±500 |
mA |
|
测量电阻 |
Rm |
|
≤6Ω(@Vc=±15V,Ip=DC1000A) ≤10Ω(@Vc=±24V,Ip=DC1000A) |
Ω |
|
次级线圈电阻 |
Rs |
|
15 |
Ω |
动态参数：
|
项目 |
符号 |
测试条件 |
数值 |
单位 |
|
精度 |
X |
Ipn |
≤100 |
ppm |
|
线性度 |
εL |
Ipn |
≤50 |
ppm |
|
零点失调电流 |
Io |
@25℃ |
±4 |
uA |
|
动态响应时间 |
tr |
di/dt=100A/us，上升至 90% IPN |
1 |
us |
|
电流变化率 |
di/d |
/ |
100 |
A/us |
|
频带宽度(- 3 dB) |
F |
/ |
0-100 |
kHz |
|
零点失调电流 |
IoT |
全温度范围 |
±10 |
uA |
一般特性
|
项目 |
符号 |
测试条件 |
数值 |
单位 |
|
工作温度范围 |
Ta |
/ |
-40-+75 |
℃ |
|
储存温度范围 |
TS |
/ |
-45-+85 |
℃ |
|
执行标准 |
St |
/ |
EN50178:1997 |
/ |
|
质量 |
m |
/ |
600 |
g |

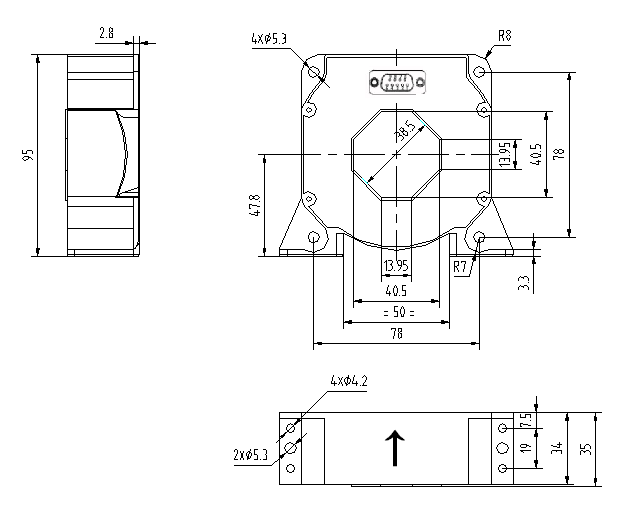

外形尺寸及端子定义(单位：mm)
注：当电流过载时，错误信号灯亮起。OFS1和OFS2用于直流偏移调整。
|
基本尺寸误差 |
±0.2mm 其它公差执行 GB/T 1804-2000-M |
|
原边孔径 |
Φ40.5mm |
|
立式安装 |
Bottom：6 x Φ4mm Side：4 x Φ4mm |
端子定义
|
引脚号 |
1、3 、4 |
2、7 |
5 |
6 |
8 |
9 |
|
定义 |
GND端 |
NC端 |
-Vc端 |
Iout端 |
有效指示端 |
+Vc端 |

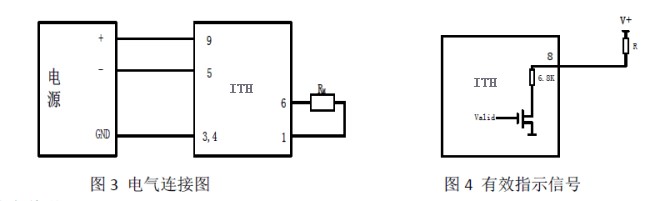

应用连接及说明：
![WVB}{V_@R2][I{V0R]MHE$Q](/pub/qm/p/image/220523/083852_719.jpg)
1. 测试说明：
通过测量流过RM 的测试电流Is，或者RM 两端的电压UR，可以得到原边电流IP：
IP= KN *Is= KN * (UR/RM)
2. 指示灯和指示信号说明：
在正常工作情况下，有效指示灯处于常亮状态。如果指示灯熄灭，说明电流传感器处于非零磁通状态，如母线电流超过量程等。此时，传感器内部进入扫描状态，输出电流不再与输入电流信号等比例，一旦母线电流回落到量程之内，传感器即恢复正常工作。有效指示信号与指示灯是同一信号驱动的，它为OD 门输出形式，有效时输出对应为低电平。
