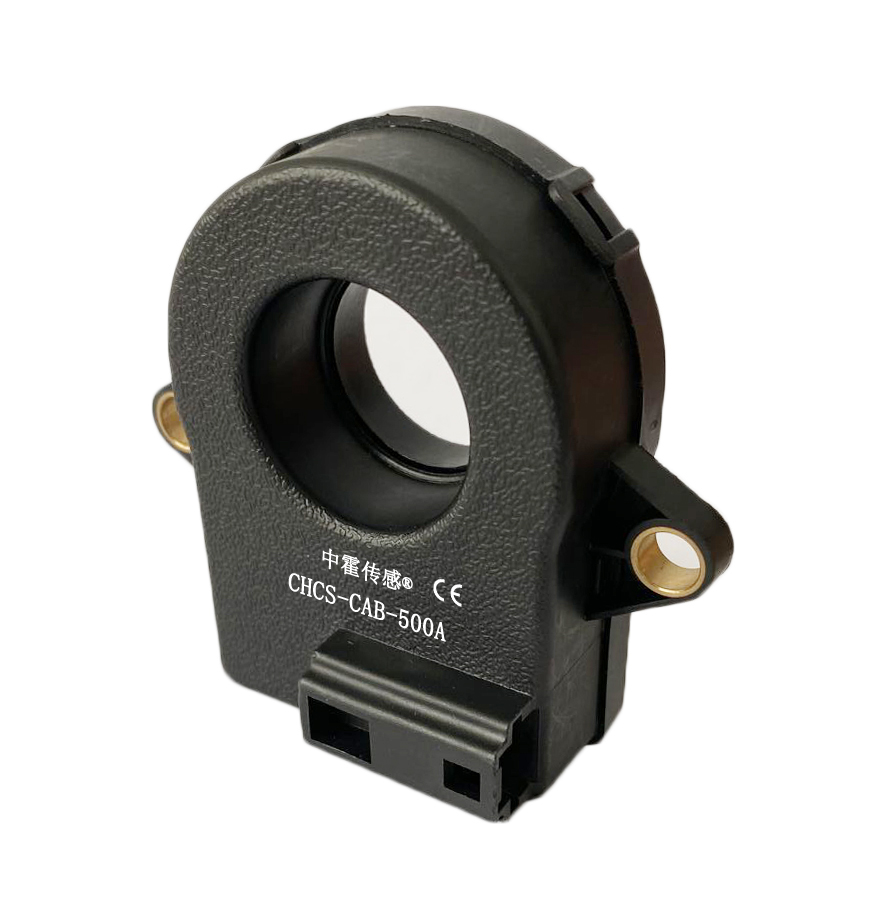

CHCS-CAB-500A电量传感器（资料下载）
产品介绍
CHCS-CAB系列电量传感器为一款高精度直流电流传感器，主要安装于电池组母排，用于监测充放电电流。采用磁通门技术，具有高精度，低磁滞等优点。零点偏置电流小于10mA,由于采用磁通门原理，无磁滞影响，在 1000A大电流冲击后仍能保持低零偏，高精度特性。磁通门原理在高精度测量领域具有绝对的技术优势，采用激励磁场持续振荡，可等效于消磁磁场，进而使磁滞降到最低。
国标QCT 897-2011中第4.2.4条目规定SOC估算精度要求不大于10％ 。为保证该精度，充放电监测精度需优于1%，为保证大电流，小电流场合下均有高精度SOC， 传感器满量程精度需尽一步提高至0.2%。CHCS-CAB系列电量传感器满足该精度要求，并且具有更小的磁滞及更小的零点偏移。所用主要元器件均选用符合汽车电子级元器件，具备高可靠性，高稳定性特征。
|
产品特性 |
应用领域 |
|
· 高精度： ＜0.1% · 高线性度：<0.02% · 低磁滞，零点偏置：≤10mA · +9~16V供电，具备电源保护功能 · 高速CAN2.0B接口/RS485接口 · 工作温度-40℃~105℃ |
· 电动汽车电池管理系统（BMS） · 电动汽车电池系统配电盒（BDU） · 电动汽车高压配电盒（PDU） · 工业用锂电池能源管理设备 · 陆基坦克备用电源 · 其它 |
电气性能
|
参数 |
符号 |
单位 |
数值 |
备注 |
||
|
最小值 |
典型值 |
最大值 |
||||
|
量程 |
IPM |
A |
-500 |
|
500 |
|
|
供电电压 |
Uc |
V |
8 |
12 |
16 |
|
|
工作电流@IP=0A |
Ic |
mA |
|
30 |
|
@ Uc=12V |
|
工作电流@IP=IPM |
Ic |
mA |
|
80 |
|
@ Uc=12V |
|
线性度误差 |
L |
% |
-0.02 |
|
0.02 |
±3σ全温区 |
|
零点偏置@IP=0A |
IO |
mA |
-10 |
|
10 |
±3σ全温区 |
|
精度@IP=±40A |
XG |
mA |
-40 |
|
40 |
±3σ全温区 |
|
零点温漂 |
Toff |
mA/K |
|
0 |
|
|
|
增益温漂 |
Tgain |
Ppm/K |
70 |
|
70 |
±3σ |
|
输出噪声 |
Noise |
mA |
-10 |
|
10 |
|
|
工作温度 |
TA |
℃ |
-40 |
|
105 |
|
极限参数
|
参数 |
符号 |
单位 |
规格 |
备注 |
|
过压 |
Uc |
V |
32 |
400mS |
|
过压 |
Uc |
V |
24 |
1minute |
|
负电压 |
Uc |
V |
-50 |
1minute |
|
最小工作电压 |
Uc |
V |
6 |
连续工作，不能测量 |
|
最大工作电压 |
Uc |
V |
18 |
连续工作，不能测量 |
|
ESD |
UD |
KV |
2.5 |
50Hz, 1minute |
|
防护等级 |
|
|
IP56 |
|
CAN输出：
CAN2.0B
波特率： 250kpbs
数据模式：大端模式
CAN震荡器公差：0.27%
外接电阻： 120Ω
高速CAN芯片：TJA1040
数据格式
|
Current |
CAN ID |
Name |
Data Length |
Type of Frame |
Message Launch type |
Signal Description |
Signal Name |
Start Bit |
End Bit |
|
Return Current IP (mA) |
3C2H |
CHCS-CAB-500A |
8 |
Stand- ard |
Cyclic tranceived message 10ms cycle |
IP Value: 80000000H = 0mA, 7FFFFFFFH=-1mA , 80000001H=1mA |
IP-VALUE |
0 |
31 |
|
B0:Error Information (0=Normal,1=failure) |
ERROR INDICATION |
32 |
32 |
||||||
|
B7tob1:RxQuality (0to100%) |
ERROR INFOR- MATION |
33 |
39 |
||||||
|
NAME |
FSCATB30 0/360H |
40 |
63 |
错误信息
|
错误说明 |
IP VALUE |
ERROR INDICATION |
ERROR INFORMATION |
|
Flash CRC错误 |
FFFF FFFFH |
1 |
41H |
|
超频振荡超过10ms （>2.5kHz） |
FFFF FFFFH |
1 |
42H |
|
磁环不振荡超过20ms |
FFFF FFFFH |
1 |
43H |
|
进入故障模式 |
FFFF FFFFH |
1 |
44H |
|
无信号超过100ms |
FFFF FFFFH |
1 |
46H |
|
过电压（>32V） |
FFFF FFFFH |
1 |
47H |

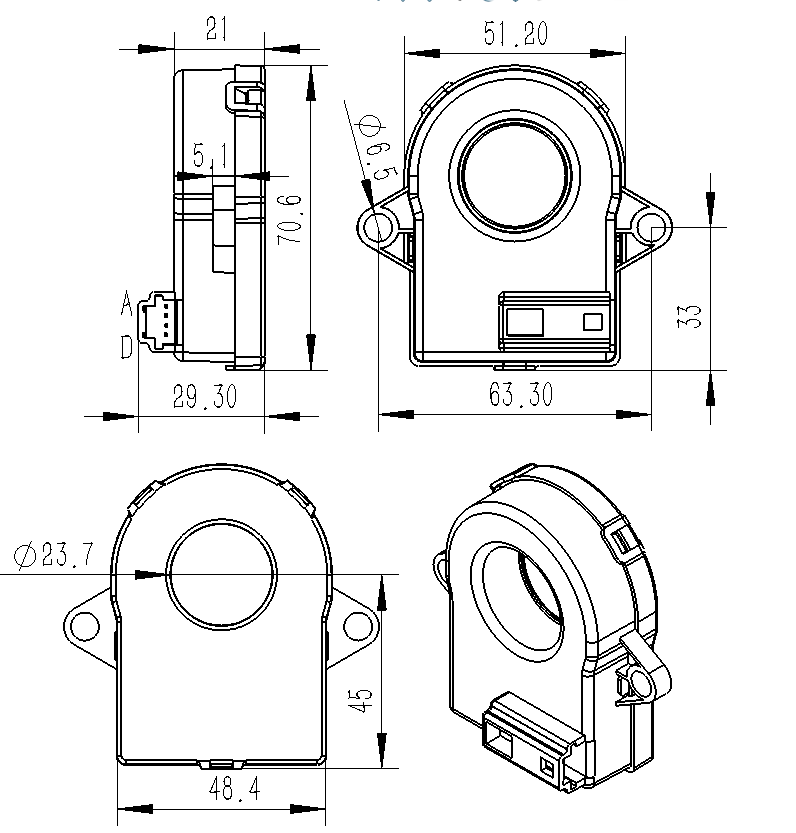

机械尺寸
CHCS-CAB主要用于电动汽车领域，连接器型号为Tyco AMP 1473672。
|
PIN NO |
D |
C |
B |
A |
|
功能 |
VCC |
GND |
CAN_H |
CAN_L |
