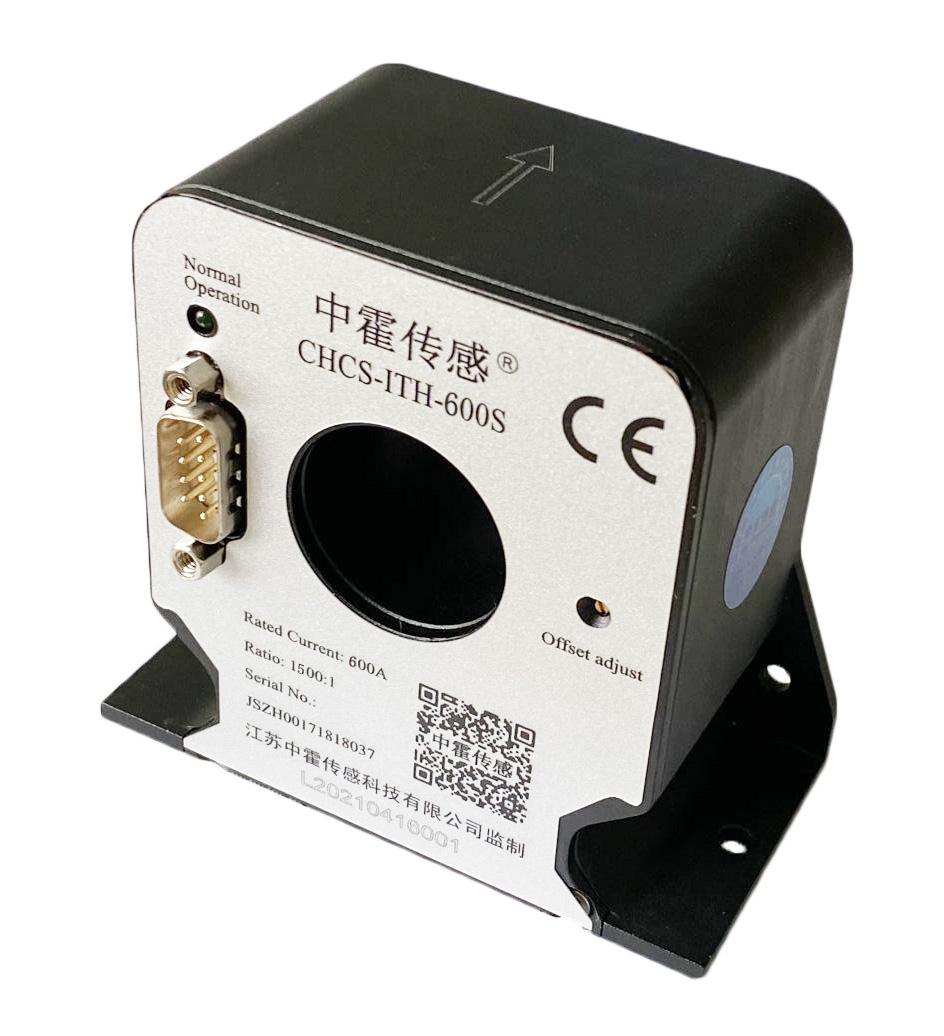

CHCS-ITH-600S系列高精度电流传感器

发布时间:2022-08-30 10:07:51人气:328

CHCS-ITH-600S系列高精度电流传感器

CHCS-ITH-600S系列高精度电流传感器资料下载


产品介绍:


CHCS-ITH系列基于磁通门(非霍尔)原理的精密、宽频带、双极型电流传感器,主要面向要求超高准确度的直流、交流以及脉冲电流测量领域,一次、二次电流相互隔离,安全性能优越。


产品特性

应用领域

·         超高稳定性和准确度

·         优异的线性度:<2ppm

·         极低温度系数:0.1ppm/K

·         具有饱和检测及自恢复功能

·         抗干扰能力强

·         无开机预热时间

·         医疗设备

·         特殊电源

·         磁共振(MRI)单元

·         智能电网

·         测试仪器仪表

·         其它

电气性能:

项目

符号

测试条件

数值

单位

Min

标称

Max

原边额定电流

IPN

--

--

±600

--

Adc

原边过载电流

IPM

1分钟

--

--

±700

Adc

工作电压

VC

--

±12

--

±15

V

功耗电流

IPWR

原边额定电流

±30

±430

±496

mA

电流变比

KN

输入:输出

1500:1

--

额定输出电流

ISN

原边额定电流

--

±0.4

--

A

测量电阻

RM

@Vc=±15V

0

--

5

Ω












动态参数

项目

符号

测试条件

数值

单位

Min

标称

Max

精度

Xe

输入直流25±10℃

10

ppm

比差

XGe

输入交流50Hz/60 Hz AC 输入,25±10℃

--

--

100

ppm

角差

XPe

--

--

0.01

crad

线性度

εL

--

--

--

2

ppm

温度稳定性

TC

--

--

--

0.1

ppm/K

时间稳定性

TT

--

--

--

0.2

ppm/month

供电抗干扰

TV

--

--

--

1

ppm/V

零点失调电流

Io

@25℃

--

--

2

用户可调零

ppm

纹波电流

In

DC-10Hz

--

--

0.5

ppm

动态响应时间

tr

di/dt=100A/us,上升至 90% IPN

--

--

1

us

电流变化率

di/d

--

100

--

--

A/us

频带宽度(- 3 dB)

F

--

0

--

300

kHz

零点失调电流

IoT

全温度范围

--

--

±10

uA

一般特性:

项目

符号

测试条件

数值

单位

Min

标称

Max

工作温度范围

TA

--

-20

--

+70

储存温度范围

TS

--

-25

--

+85

输出有效

--

--

LED +低电平信号(Max 2mA

--

质量

m

--

400±10

g










安全特性:

项目

符号

测试条件

数值

单位

隔离电压

原、副边之间

Vd

50Hz,1min

2.5

KV

瞬态隔离耐压

原、副边之间

Vw

50us

5

KV

隔离电压

副边对外壳

Vd

50Hz,1min

2.5

KV

输出阻抗

500Vdc

Ro

--

10

爬电距离

原边与外壳之间

dCP

--

--

mm

电气间隙距离

原边与外壳之间

dCI

--

--

mm

相比漏电起痕指数

CTI

IEC-60112

600

V

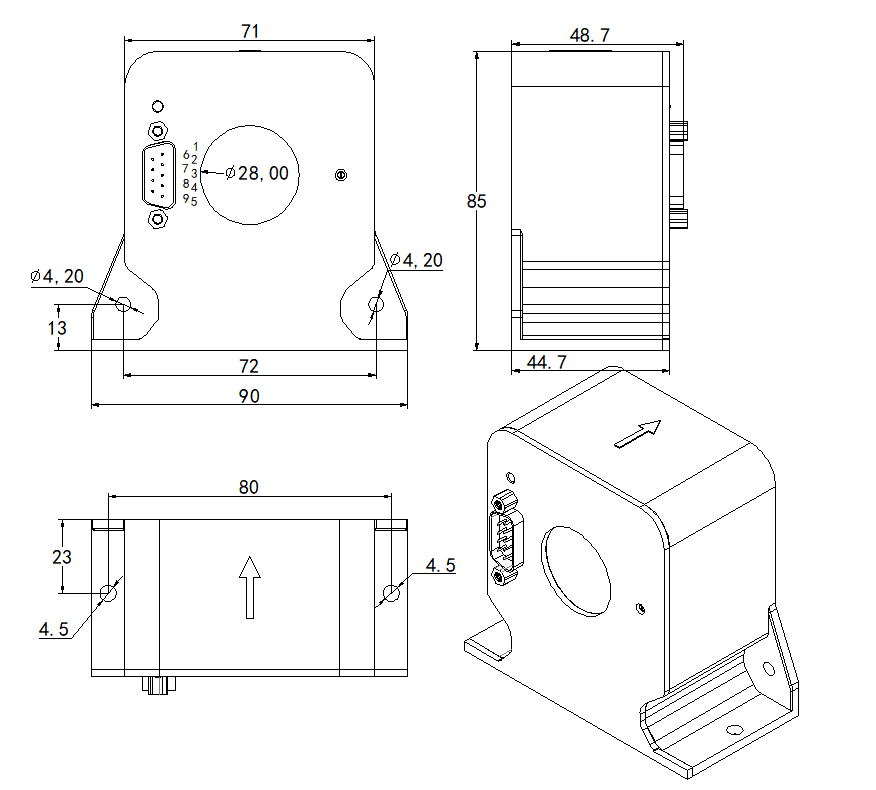

外形尺寸及端子定义(单位:mm)


                                        图2 外形图


机械特性:

·         公差:外形尺寸、安装定位尺寸公差按照GB/T1804-2000 C 级标准执行。

·         紧固点:垂直及水平方向各2 孔,见图2

·         原边穿孔直径:Ø28

·         连接端子型号:DB9
