CHCS-ITH-20S系列高精度电流传感器（资料下载）
CHCS-ITH系列基于磁通门（非霍尔）原理的精密、宽频带、双极型电流传感器，主要面向要求超高准 确度的直流、交流以及脉冲电流测量领域，一次、二次电流相互隔离，安全性能优越。
|
产品特性 |
应用领域 |
|
· 超高稳定性和准确度 · 原、副边隔离测量 · 极低的温漂 · 具有饱和检测及自恢复功能 · 抗干扰能力强 · 宽频带和低响应时间 |
· 医疗设备 · 特殊电源 · 磁共振（MRI）单元 · 智能电网 · 测试仪器仪表 · 新能源 |
电气性能
|
项目 |
符号 |
测试条件 |
数值 |
单位 |
||
|
Min |
标称 |
Max |
||||
|
原边额定电流 |
IPN |
-- |
-- |
±20 |
-- |
Adc |
|
原边过载电流 |
IPM |
-- |
-- |
-- |
±30 |
Adc |
|
工作电压 |
VC |
-- |
-- |
±12 |
±15 |
V |
|
功耗电流 |
IPwr |
原边额定电流 |
±10 |
±50 |
±70 |
mA |
|
电流变比 |
KN |
输入：输出 |
500:1 |
-- |
||
|
额定输出电流 |
ISN |
原边额定电流 |
-- |
±40 |
-- |
mA |
|
测量电阻 |
RM |
|
0 |
|
180 |
Ω |
|
项目 |
符号 |
测试条件 |
数值 |
单位 |
||
|
Min |
标称 |
Max |
||||
|
精度 |
XG |
@25±20℃ |
-- |
-- |
0.05 |
% |
|
线性度 |
εL |
-- |
-- |
-- |
0.02 |
% |
|
零点失调电流 |
Io |
@25±10℃ |
-- |
-- |
15 |
uA |
|
零点失调电流 |
IOT |
全工作温度范围内 |
-- |
-- |
30 |
uA |
|
动态响应时间 |
tr |
di/dt=100A/us，上升至 90% IPN |
-- |
-- |
1 |
us |
|
频带宽度(- 3 dB) |
F |
-- |
0 |
-- |
100 |
kHz |
一般特性
|
项目 |
符号 |
测试条件 |
数值 |
单位 |
||
|
Min |
标称 |
Max |
||||
|
工作温度范围 |
TA |
-- |
-40 |
-- |
+85 |
℃ |
|
储存温度范围 |
TS |
-- |
-55 |
-- |
+95 |
℃ |
|
副边绕组内阻 |
RS |
@25℃ |
-- |
-- |
15 |
Ω |
|
质量 |
m |
-- |
58±5 |
g |
||
安全特性
|
项目 |
符号 |
测试条件 |
数值 |
单位 |
|
|
隔离电压 |
原、副边之间 |
Vd |
50Hz,1min |
5 |
KV |
|
瞬态隔离耐压 |
原、副边之间 |
Vw |
50us |
10 |
KV |
|
相比漏电起痕指数 |
CTI |
IEC-60112 |
275 |
V |
|

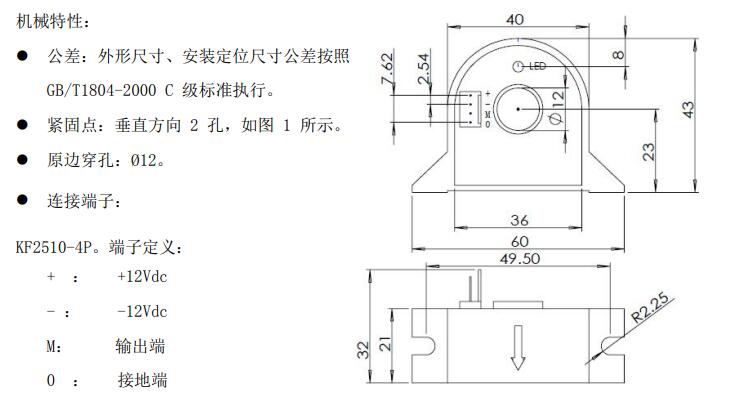

外形尺寸及端子定义(单位：mm)
