基于算法的电机NVH优化过程(实战案例)

发布时间:2022-02-02 17:35:41人气:1433

 降低成本,提高效率。

上一轮的效率变革是机器替换了流水线工人,本质是“机器代替体力”。而这一轮效率变革将是“数据智能代替脑力”,一些有明确目标、有明确规则、很多可重复细节的脑力工作将不可避免的会被算法取代。保守者因循守旧,先行者们拥抱未来。本篇介绍我们团队用算法治理电机噪音的一些实践经验。



01


基本原理


用算法解决电机NVH问题,最核心的问题是找到“关键中间变量”。这个变量是承上启下起决定性作用的,向上可以对接电机电磁 数学模型,这样就可被算法控制。向下能够决定了真实世界中电机振动噪音的强弱。因此控制了中间变量也就控制了从数学模型到物理现实的关键路径,如此算法就有了明确的可实施目标,振动噪音的物理问题也就转换成了数学问题。


我们选择的中间变量是“电磁力”,原因有三:


1、电磁力是常见的噪音来源

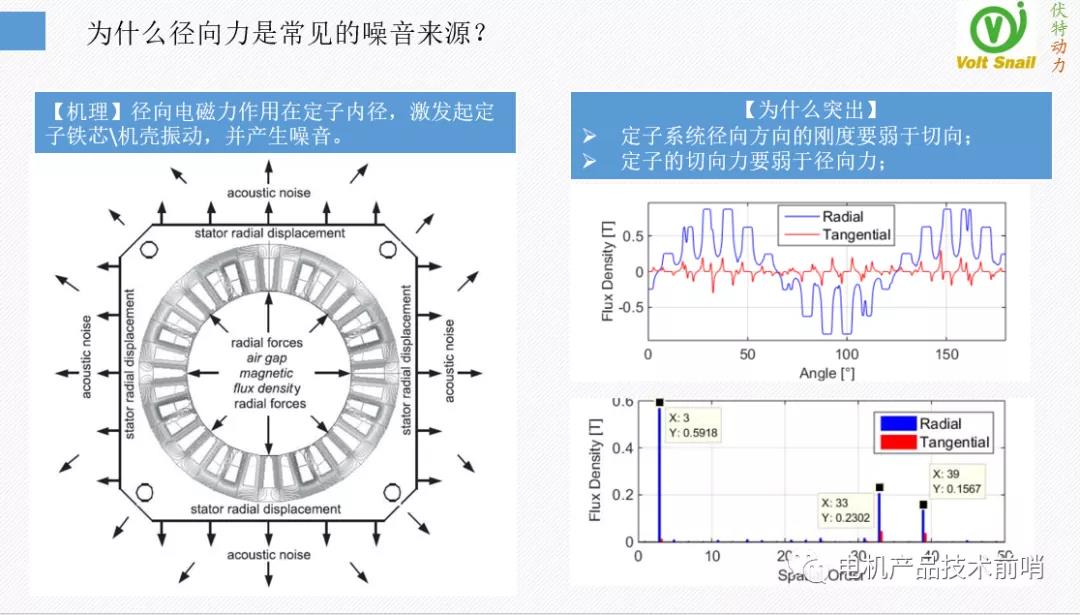

    从我们接触的NVH故障案例中,80%以上的问题是电磁噪音辐射问题,而辐射的来源基本上都是电磁力,其中径向电磁力产生的径向振动为主要故障模式,而切向电磁力产生的扭转振动和齿顶局部振动相对较少为次要故障模式。也就是说控制住了电磁力也就能控制住电机的噪音。

基于算法的电机NVH优化过程(实战案例)

2、电磁力可被数学建模

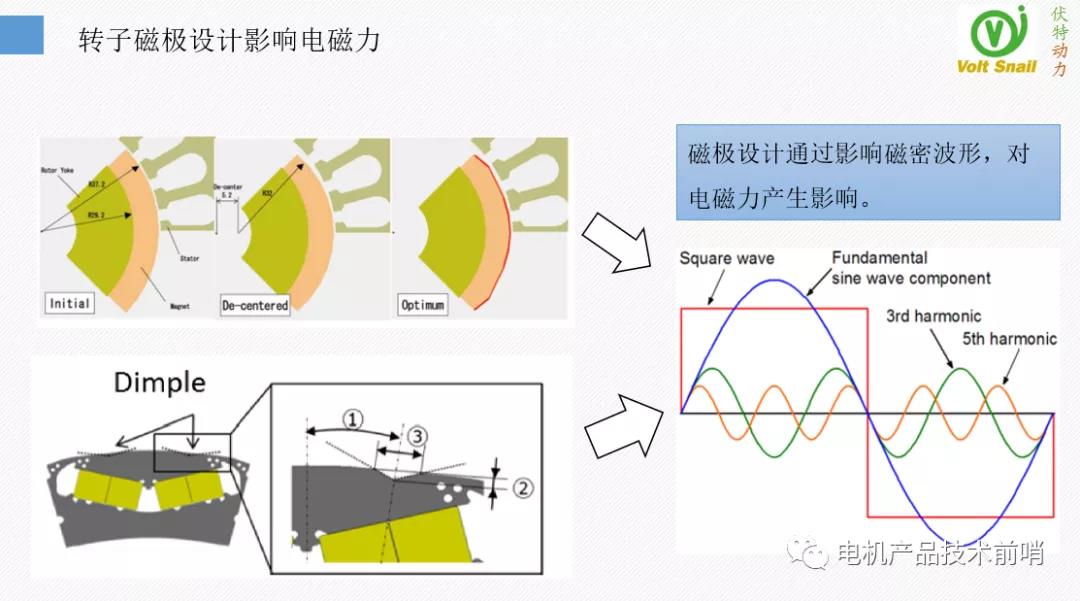

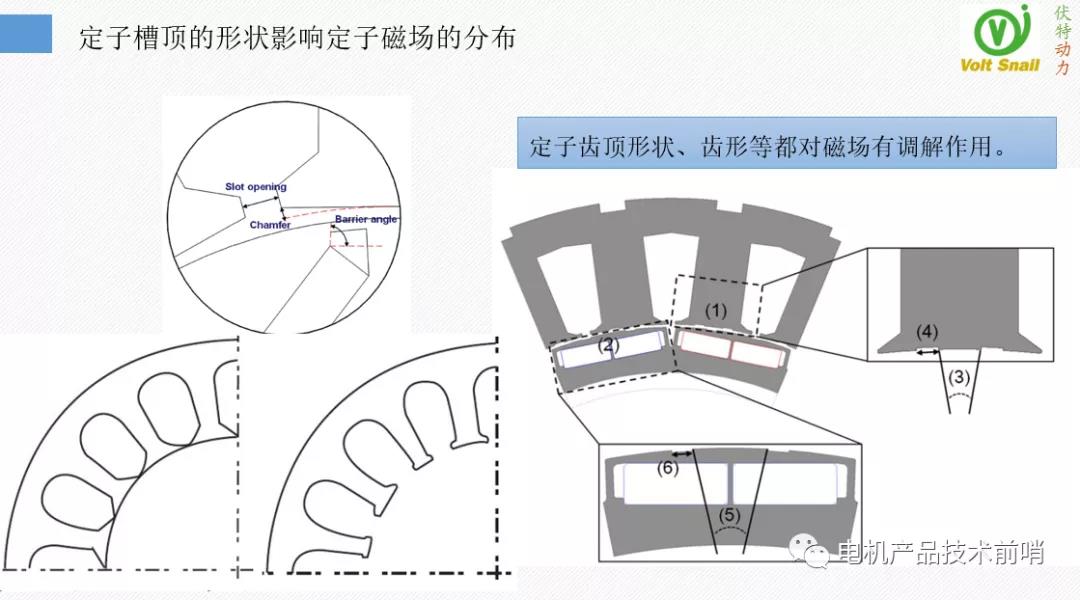

也就是说可以通过调整电磁仿真模型的结构,来对径向电磁力产生影响,它是可以被数学模型描述和控制的,我们可以通过转子磁极调整来控制电磁力,也可以通过定子结构调整来影响,这给优化带来了方便。
基于算法的电机NVH优化过程(实战案例)

基于算法的电机NVH优化过程(实战案例)

3、径向电磁力兼顾了效率和精度

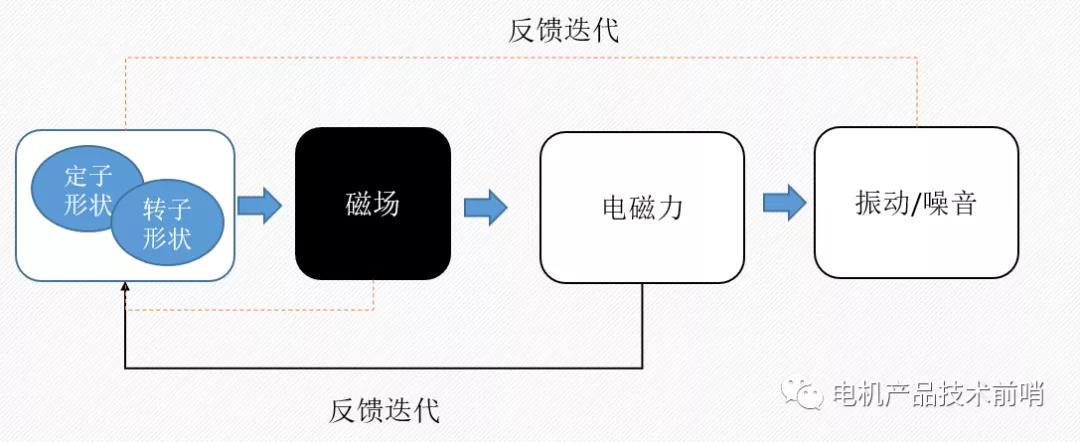

下图是算法解决振动噪音的自动控制原理。我们可以直接选择“振动/噪音”目标作为目标因变量,算法根据目标的优劣程度,自动调整定子和转子的形状来作优化,但这种仿真出振动噪音需要多物理场耦合,计算量和时间开销太大,计算1000个方案,所需要的计算机资源是海量的,不适合PC机上应用,因此我们没有选择这条技术路线。
基于算法的电机NVH优化过程(实战案例)

也可以将磁场作为关键目标因变量,这样计算开销极小,比如磁场的谐波畸变率、比如5、7次谐波的含量,但磁场和电磁力的相关性不稳定,有的方案相关性比较强,控制了磁场确实能控制电磁力,但有些方案相关性比较弱,甚至出现磁场变正弦了反而电磁力变大的情形。因此将磁场作为目标变量不可靠。
我们发现最经济且相对可靠的变量是电磁力,一是因为从电磁力到振动噪音是强相关的。二是电磁力的计算开销较小,通过我们的努力可以将1000个方案电磁力的计算时长控制在10小时内,如此普通PC机也能胜任。


因此选择“电磁力”作为自动优化的变量,是兼顾经济性和准确性的最佳实施方案。


02

实施方式


在完成诊断后,确定了关键阶次电磁力优化目标后,我们 采用多目标优化工具将电磁力作为直接优化目标,通过遗传算法对其进行优化,同时考量到工程的其它需求“效率”、“成本”、和不同工况下的“电磁力”都同时作为优化目标。

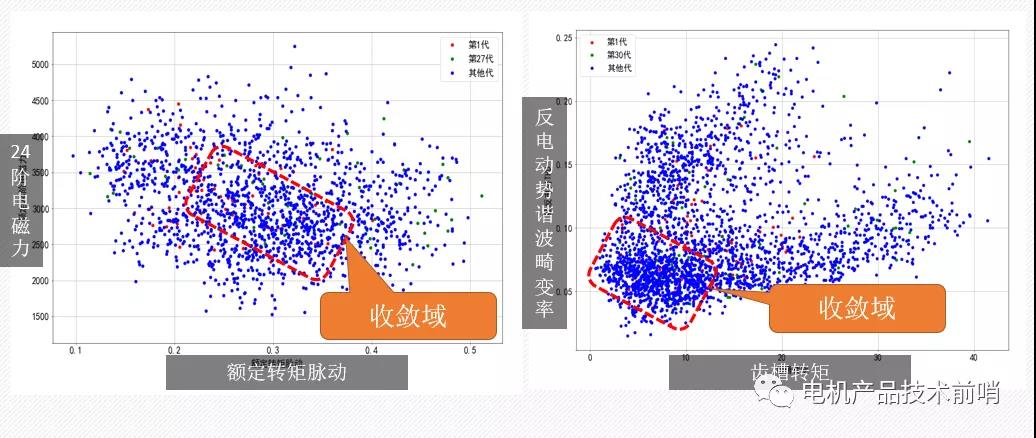

下图是我们算法优化的过程,可以通过不同的参数对来监控收敛情况。观察发现:电磁力是“可防可控的”,可以通过定转子结构调整来找到较小的电磁力目标。在多目标优化时,因为十几个目标相互影响,收敛域可能呈现在边界处,如下图右:“齿槽转矩”和“反电动势畸变率THD”目标对,也可能不在边界处,如“下图左:额定转矩脉动”-“24阶电磁力”目标对

基于算法的电机NVH优化过程(实战案例)


03

实施案例

基于算法的电机NVH优化过程(实战案例)

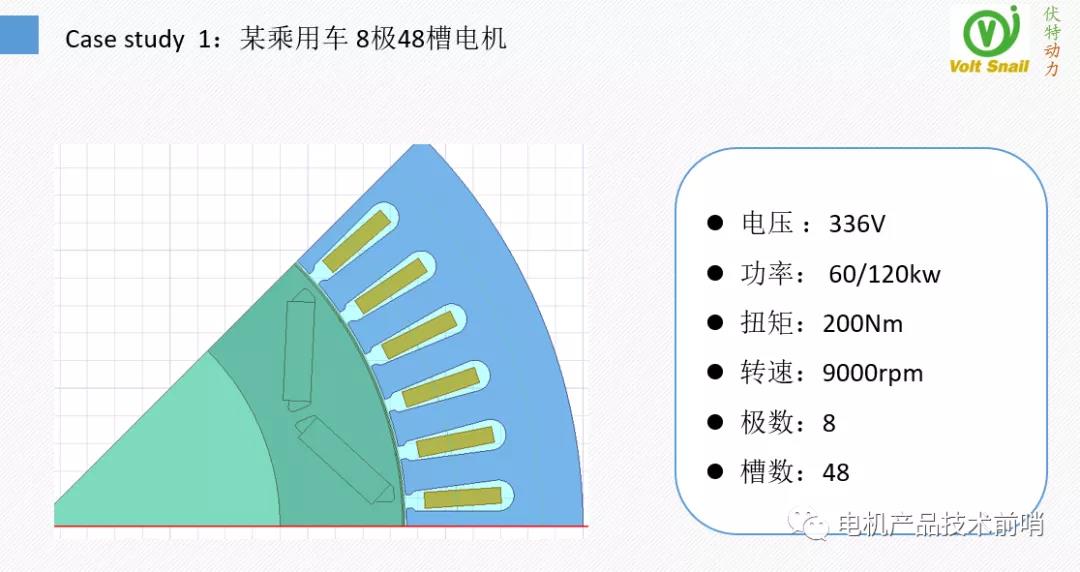

以一台A0车乘用车电机作为案例,作为算法治理NVH问题案例,向大家分享该电机的NVH诊断和优化和迭代的全过程


资料保存2021年11月
