CHVS-EHV高精度电压传感器

发布时间:2022-01-20 10:50:37人气:2128

CHVS-EHV高精度电压传感器


CHVS-EHV系列高精度电压传感器(资料下载


1.产品介绍

CHVS-EHV 系列电压传感器是一种利用闭环磁通门原理将被测电压转换成与原边电压成比例跟随输出的电压信号的测量模块,原副边之间高度绝缘,具有高精确度、高线性度、高集成度、体积小结构简单、长期工作稳定且适应各种工作环境的特点。广泛地应用在电力、石油、煤矿、化工、铁路、通信、楼宇自控等行业的电气设备的系统控制及检测。

★ 交流、直流、混合电压均可测量     ★ 响应速度快

★ 高线性度  ★ 优秀的抗干扰能力    ★原副边高度绝缘

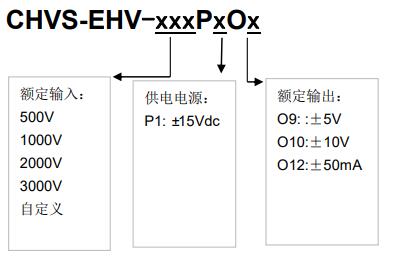

2.选型信息(见右图)
CHVS-EHV高精度电压传感器

额定测量:

500 1000 2000 3000Vrms


额定输出:

O9: :±5V

O10:±10V ;  O12:±50mA


供电电源:

P1: ±15Vdc

3.电参数

额定电压值(Vrms)

500  1000

Vp

测量电压范围

±120%

Isn

输出电流

±50mA

Vsn

输出电流

±5V,±10V

X

精度(Ta =0~70)

0.1%

精度(Ta = -40~85)

0.3%

EL

线性度误差

0.05%

Vc

电源电压(±5%)

±12V~±15Vdc

Iofs

失调电流(@Ta =+25)

≤±0.05mA

Vofs

失调电压(@Ta =+25)

≤±5mV

Tr

响应时间

1uS

F

频率范围

DC-100KHz        (-1dB)@25%ofVpn

Ic

耗电

35mA (@Vp=0)

RL

负载电阻(@Vpn)

5000Ω(电压输出型)/100Ω(电流输出型)

CL

负载电容

5nF

Rp

原边阻抗

1.5MΩ

Vd

耐压试验(50HZ,1min)

6.0KV

4.常规参数:

Ta

工作温度

-40 - +85

Ts

贮存温度

-45 - +90

W

重量

480g

St

执行标准

EN50178

Hw

工作湿度

0-90% 无凝露

外壳材料

符合UL94-V0

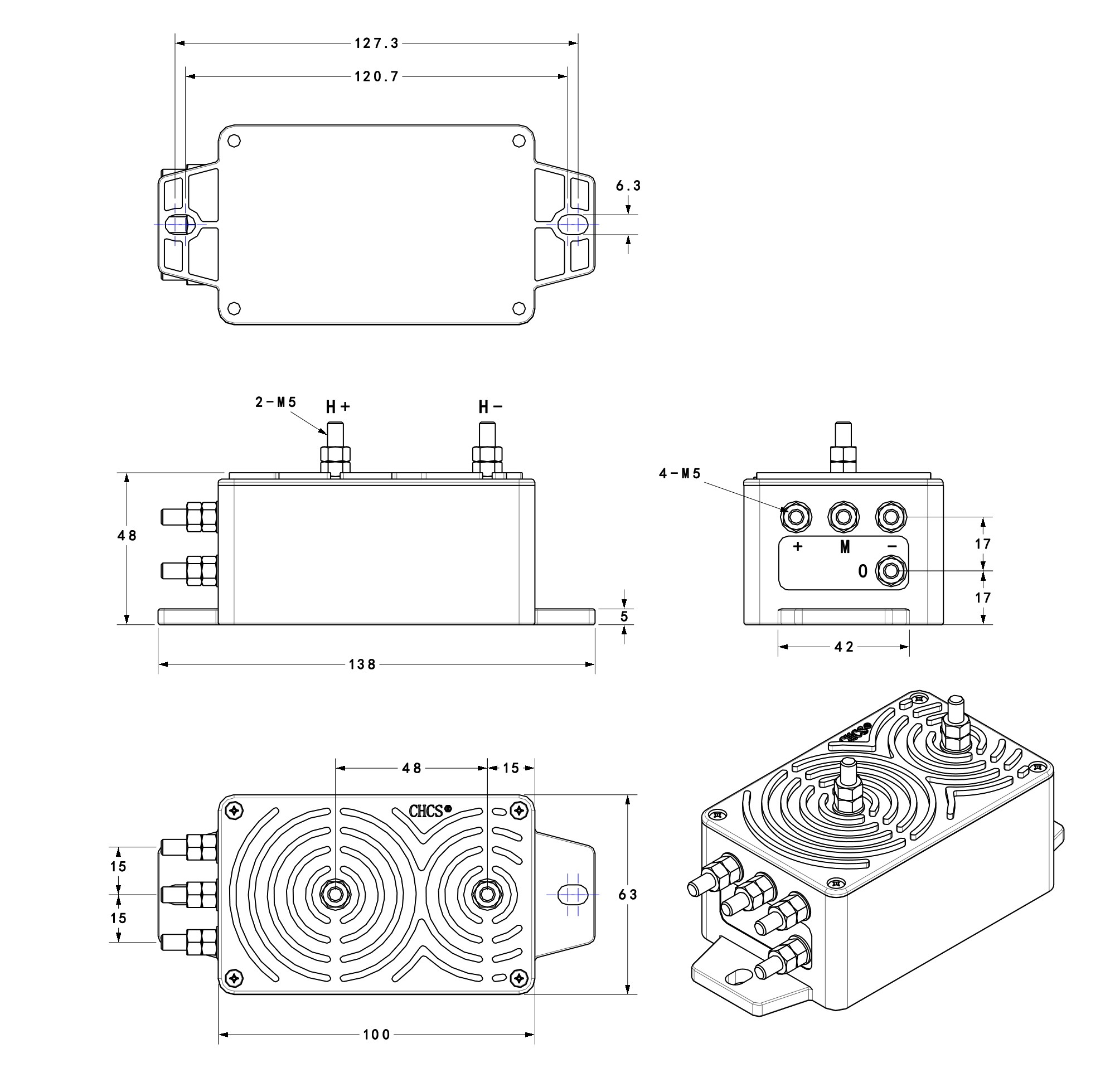

5. 结构图

CHVS-EHV高精度电压传感器
