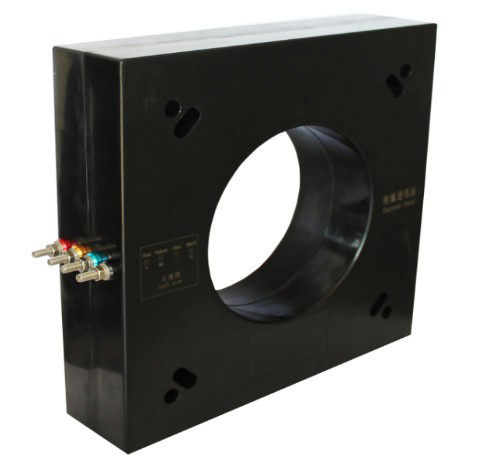

CHCS-LF160闭环霍尔大电流传感器（资料下载）
CHCS-LF160系列高精度闭环型霍尔电流传感器的初、次级之间是绝缘的，无位置误差，能真正测量分辨3000：1，用于精密测量直流、交流和脉冲电流。
|
产 品 特 性 |
应 用 |
|
· 精度高 · 良好的线性 · 低温漂 · 响应时间短 · 高抗干扰能力 · 很强的电流过载能力 |
· 静态直流电机驱动 · 变速驱动应用 · 电流监控及电池应用 · 开关电源 · UPS不间断电源 · 逆变电源及 焊接电源应用 |
电 气 特 性 ：
|
|
CHCS-LF160 |
||||
|
额定电流 IPN(A) |
1000 |
2000 |
3000 |
4000 |
|
|
测量范围 IP(A) |
2000 |
4000 |
5000 |
6000 |
|
|
测量电阻 RM(Ω) |
With±24V @IPN |
max 80Ω |
max 30Ω |
max 17Ω |
max 15Ω |
|
With±24V @IP |
max 45Ω |
max 13Ω |
max 5 Ω |
max 5 Ω |
|
|
线匝比 |
1:5000 |
1：6000 |
|||
|
额定输出电流 ISN(mA) |
200 |
400 |
600 |
666 |
|
|
电源电压 Vc(±5%) |
±15V-±24V |
||||
|
隔离电压 |
50Hz, 1min, 6kV |
||||
|
电流损耗 Ic (mA) |
35mA(@±24V)+IS |
||||
动 态 特 性：
|
精度 XG @ IPN,T=25°C |
±0.3 |
% |
|
零点失调电流 Io @ IP=0,T=25°C |
≤±0.3 |
mA |
|
零点电流温漂 @ -40°C--85°C |
≤±0.5 |
mA |
|
线性度 εr |
<0.1 |
%FS |
|
di/dt 跟随精度 |
>100 |
A/µs |
|
响应时间 tr |
<1 |
µs |
|
带宽 (-3db) |
DC ~ 100 |
kHz |
一 般 特 性：
|
工作温度 |
-40 ~ +85 |
°C |
|
储存温度 |
-40 ~ +125 |
°C |
|
实际重量 |
7.2 |
Kg |
其 他：
|
认证 |
CE |
|
质量体系 |
ISO9000 |
|
ISO14001 |
|
|
执行标准 |
SJ20790-2000;JB/T 7490-2007 |
|
无铅工艺，外壳及组件符合UL94-V0 |
|

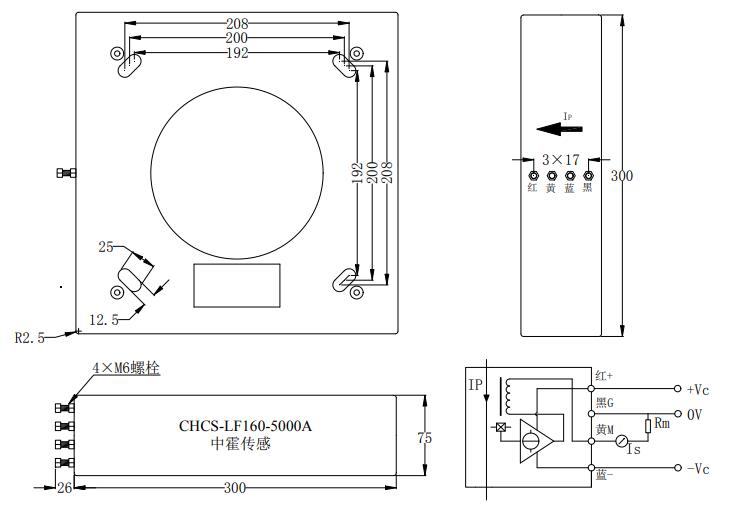

结 构 图 (mm)：
主 要 公 差：
· 总公差 ±2mm
公差执行标准 GB/T 1804-2000-M
· 紧固螺丝 M 12mm
· 固定尺寸 4 holes φ12.5mm
· 建议紧固扭矩 10Nm (± 10 %)
· 次级孔径 φ160mm
